KD1814-SY-H视觉智能绘图机
KASU视觉智能绘图机为多功能一体机，可自动识别定位材料轮廓，同步实现形状匹配，自动调整绘图图形位置，进行自动绘图。
- 高精度：线条清晰、连续、精确
- 高级控制：定制运动系统，确保准确性
- 数字导入：无需绘图模板
- 操作简便：简单培训即可快速上手
- 💰 11,000 美元 – 11,800 美元
- 🚚 提前7-15天
- 🛡 12个月保修
观看 KD1814-SY-H 可视化智能绘图机的实际操作视频——生产绘图视频
观看KD1814-SY-H可视化智能绘图机在我们工厂车间实际运行绘图作业——笔尖拾取、进纸校准和连续输出均以实时速度拍摄。这段视频展示了您在决定购买此类机器之前，第一天就能体验到的效果。
观看 KD1814-SY-H 可视化智能绘图机的实际操作视频——生产绘图视频
视觉智能绘图机集成高清摄像头、独立光源和KASU的图像识别算法，可捕捉材料图样并自动生成1：1的CAD图形。
一键导出高精度CAD样本，制作模板，专用笔装置控制移动、角度、压力，确保绘图精准流畅。
无论是简单的轮廓还是复杂的图案，智能系统和精密笔都能提供高效、准确和高质量的结果。

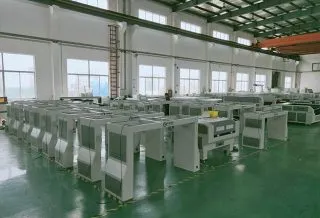

KD1814-SY-H 可视化智能绘图机——绘图系统规格、制造质量及生产制造
评估 KD1814-SY-H 可视化智能绘图机作为生产绘图系统所需的所有细节，尽在此处——完整的技术数据表、标配附件、可选升级以及我们的工厂生产流程。主要优势一览： 切割精度高，热封刀刃，适用于任何类型的纺织品切换下面的标签页，深入了解每个部分。
- 数据表
- 包含和选项
| 工作范围 | 1800MM*1200MM视觉模式 | 视觉系统 | KASU 可视化画线系统 |
| 相机类型 | 工业相机2500W | 拉拔线速度 | ≤600毫米/秒 |
| 机器功率 | 3.5千瓦 | 电源要求 | AC220V±5% 50Hz/60Hz 1Phase |
| 笔迹宽度 | 1 毫米 | 支持格式 | 人工智能\BMP\PLT\DXF\DST |
| 机器尺寸 | 2420 * * 2230 2550MM | 定位精度 | ±0.1毫米 |
| 毛重 | 850KG | 工作温度 | 15℃〜45℃ |
| 运动系统 | 步进电机 | 工作湿度 | 35-65％RH |
KD1814-SY-H 视觉智能绘图机包含哪些配件？
- 单热铁切割头（温度控制在200–400 °C）
- 顶部安装的CCD视觉摄像头（5MP）
- 适用于 1800 × 1400 mm 床身的 HIWIN 规格线性导轨
- 工业直流电源
- 三角形桁架焊接钢框架
- 紧急停止按钮 + 塔灯
- 多语言 CE 警告标签（高温表面套装）
- 工厂工具包 + 备用烙铁头（4 个）
- 空气循环风扇（无需冷水机）
- KASU智能绘图+视觉软件
KD1814-SY-H 型视觉智能绘图机的兼容升级
- 用于连续印刷卷材的卷对卷送料器
- 升级至 4 头批次式 (K1810-S4-H)
- 加长型电烙铁头套装
- 延长保修包
KD1814-SY-H视觉智能绘图机内部结构——绘图系统工程亮点
以下各图将带您深入了解 KD1814-SY-H 可视化智能绘图机作为生产绘图系统的功能——每个图都展示了一项具体的工程选择、驱动部件或工作流程优势，这些都定义了该机器的绘图、描边和送料方式。以下是逐个主题的介绍： 自主研发的大型视觉软件系统、CAD绘图纸样和绘图笔.
KASU 如何支持您的业务
我们为先进制造业提供种类齐全的智能激光设备。KASU激光是中国值得信赖的激光切割机供应商，拥有十余年的经验。 100% 售后支持、快速响应和交货。
立即发送消息并获取即时报价。
关于KD1814-SY-H视觉智能绘图机的常见问题
KD1814-SY-H 与尺寸更大的 KD1816-SY-H 相比如何？尺寸在什么情况下才重要？
相同的绘图、视觉和切割功能，但工作台尺寸更小：1800 × 1400 毫米，而 1816 为 1800 × 1600 毫米。这 200 毫米的长度差异对于加工较长印花服装裁片（瑜伽裤、运动衫、连衣裙纸样）的工厂来说至关重要。对于较短的裁片（T 恤前片、配饰包裁片、鞋面），KD1814 是更具性价比的选择——功能相同，但因工作台面积未充分利用而导致的额外成本更低。
2025 年出口市场中，哪些中小服装 OEM 厂商会购买 KD1814-SY-H？
最佳细分市场适用对象：越南、柬埔寨、斯里兰卡和孟加拉国的30-80家服装OEM厂商，这些厂商为欧洲中端时尚品牌（如Mango、COS、Massimo Dutti等）供货。每家工厂每天生产500-1,500块印花服装裁片——对于KD1816的加长版型来说太小，对于手工精修来说又太大。KD1814-SY-H的最佳解决方案正是针对这一群体：在足够紧凑的平台上完成视觉识别、绘图和裁剪。
KD1814-SY-H 能否在非印花素色织物工作流程中运行仅绘图模式？
是的。在关闭视觉功能和激光功能（分别在KASU控制软件中切换）后，KD1814-SY-H可作为高速笔式绘图仪在平纹布料上进行绘图。应用场景：为无需裁剪的手工缝纫工厂在平纹服装裁片上标记缝纫装配线（裁片已由其他工序预先裁剪）。在相同精度下，其速度大约是专用商用笔式绘图仪的3倍。
绘图笔头的维护计划和耗材成本是多少？
| 名称 | 频率 | 成本/时间 |
|---|---|---|
| 笔尖清洁 | 日间 | 2分钟 |
| 墨盒加墨 | 每8小时轮班 | 每次补充2-5美元 |
| 笔身更换 | 每 200-300 小时 | 每支笔 15-30 美元 |
| 气动管路检查 | 包月 | 10分钟 |
| 笔头校准 | 季刊 | 20分钟 |
每年每班次耗材成本约为 200-500 美元。
KD1814-SY-H 通常如何集成到印花服装 OEM 生产线中？
标准四工位布局：（1）数码打印机输出印花布料裁片；（2）KD1814-SY-H 绘制装配线并裁剪轮廓；（3）缝纫线将裁剪并标记好的裁片缝制成成衣；（4）质检和包装环节发货。KD1814-SY-H 是此布局中的关键瓶颈缓解装置——如果没有它，绘图和裁剪是两个独立的工位，每个工位都可能阻碍缝纫线的运行。有了它，绘图和裁剪可以在一个机器循环中完成，缝纫线可以持续获得准备就绪的裁片。
