KX1390-F1 Лазерный резак CCD с ножевым столом
Лазерный резак KASU Laser KX1390-F1 CCD с ножевым столом специально разработан для позиционной резки печатных неметаллических материалов, таких как акрил, пластик, дерево, фанера, бумага и т. д., с очень высокой точностью и скоростью.
- Высокая точность и прецизионность резки
- Программное обеспечение Smart CCD Vision and Control
- Режимы работы Vision и Non-Vision
- Автоматическое производство
- Низкие первоначальные инвестиции в оборудование
- 🚚 Срок выполнения заказа: 7–15 дней
- 🛡 Гарантия 12 месяцев
Отсутствие контакта материалов
Стабильный и 24 часа работы
Энергосбережение и отсутствие расходных материалов
Низкие эксплуатационные расходы
Посмотрите, как работает лазерный резак KX1390-F1 с ПЗС-матрицей и столом для ножей — видео с визуальным контролем процесса резки.
Посмотрите, как лазерный резак KX1390-F1 CCD с ножевым столом выполняет реальную операцию резки с использованием системы машинного зрения на нашем заводе — регистрация камеры, интеллектуальная коррекция траектории и непрерывная съемка на производственной скорости. В ролике показано, чего ожидать в первый день, прежде чем вы примете решение о приобретении станка этого класса.
Посмотрите, как работает лазерный резак KX1390-F1 с ПЗС-матрицей и столом для ножей — видео с визуальным контролем процесса резки.
Прелесть лазерной резки Co2 заключается в том, что она невероятно универсальна и подходит для различных типов материалов. Станок для лазерной резки CCD KX1390-F1 с ножевым столом для лезвий является одной из самых популярных моделей станков для лазерной резки на углекислом газе.
Он широко применяется в рекламе и вывесках, искусстве и ремеслах, игрушках и украшениях и т. д. Сверхнизкие первоначальные инвестиции и низкие затраты на обслуживание делают его идеальным для индивидуальных стартапов и промышленных приложений.
Лазерный резак KX1390-F1 с ПЗС-матрицей и столом для ножей — технические характеристики системы машинного зрения, комплектующие и производство.
Вся информация о системе машинного зрения, оптике и параметрах перемещения лазерного резака KX1390-F1 CCD с ножевым столом собрана в одном месте — полный технический паспорт, входящие в комплект аксессуары, доступные дополнительные опции и информация о производственном процессе на нашем заводе. Ключевые преимущества с первого взгляда: Бесконтактное соединение материалов, стабильная работа до 24 часов, энергосбережение и отсутствие расходных материалов.Переключайтесь между вкладками ниже, чтобы перейти к подробному описанию каждой из них.
- Спецификация
- Включает и опции
- Видео Отзывы
| Рабочая область | 1300MM * 900MM | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | КАСУ |
| Тип лазера | Стеклянная лазерная трубка CO2 | Рабочая скорость | <1000 мм/с |
| Мощность лазера | 80/100/130/150W/200W | Требования к источнику питания | AC220V±5% 50Hz/60Hz 1Phase |
| Головы лазера | Одна голова | Поддерживаемый формат | AI\BMP\PLT\DXF\DST |
| Размеры с деревянным пакетом | 2 * 1.77 * 1.32M | Точность позиционирования | ± 0.1 мм |
| Вес брутто | 550 кг | Рабочая Температура | минус 10 ℃ ~ 45 ℃ |
| Система движения | Шаговый двигатель | Влажность при эксплуатации | 5-95% |
| Система охлаждения | 5000 промышленный водоохладитель | Полная мощность | <1.5 кВт (без вытяжки) |
Что входит в комплект поставки лазерного резака KX1390-F1 с ПЗС-матрицей и столом для ножей?
- Стеклянная CO2-лазерная трубка — 80 Вт / 100 Вт / 130 Вт (настраиваемая)
- Боковая ПЗС-камера технического зрения
- Столик для ножей (стандартный, для толстых заготовок)
- Линейные направляющие HIWIN-spec для станины 1300 × 900 мм
- Фокусирующая линза из ZnSe
- Три молибденовых отражающих зеркала
- Промышленный чиллер
- Промышленный безмасляный воздушный насос
- Центробежная дымоотводная установка мощностью 1.5 кВт + комплект воздуховодов
- Промышленный источник питания постоянного тока высокого напряжения
- Треугольная ферменная сварная стальная рама
- Программное обеспечение для обработки изображений (предустановлено)
- Аварийная остановка + сигнальная вышка
- Многоязычные предупреждающие лазерные этикетки CE
- Заводской набор инструментов
Совместимые обновления для лазерного резака KX1390-F1 CCD с ножевым столом
- Переход на ПЗС-матрицу с верхним креплением
- Переход на вариант стола с сотовой структурой (KX1390-F1-honeycomb)
- Ось вращения
- Автофокусная головка по оси Z
- Пакет расширенной гарантии
Каталог стандартных принадлежностей Полная справочная информация: комплектующие, входящие в состав каждого аппарата KASU, информация о сроке службы и замене. Просмотреть каталог → Все дополнительные опции Поворотные оси, ПЗС-матрицы, автофокусные головки, многоголовочные конфигурации, термопресс, 5-осевые системы — совместимость и капитальные затраты. Изучите обновления → Штаб-квартира KASU в Шанхае и завод в Сучжоу Более 100 моделей, 9 серий, ISO 9001 / CE / FDA, более 5,000 клиентов в более чем 80 странах. Посмотреть нашу фабрику →
Внутри лазерного резака KX1390-F1 с ПЗС-матрицей и столом для ножей — основные инженерные решения с использованием систем машинного зрения.
Приведенные ниже блоки демонстрируют внутреннее устройство лазерного резака KX1390-F1 с ПЗС-матрицей и столом для ножей — каждый блок иллюстрирует один конкретный компонент камеры, оптики, системы перемещения или программного обеспечения, определяющий точность резки с помощью машинного зрения. Разделы по темам ниже: Программное обеспечение для интеллектуального управления CCD-лазером, усиленный аппаратный модуль и герметичная стеклянная CO2-лазерная трубка..
Программное обеспечение Smart CCD Laser Control
ПЗС-лазерный резак KX1390-F1 — это лазерный резак на углекислом газе в сочетании с интеллектуальным программным обеспечением для ПЗС-видео и камерой. Он может обнаруживать детали мелкого пластика с печатью, акрила, кожи и других материалов, а затем позиционировать их с высокой точностью.
Усиленный аппаратный модуль
Лазерный резак служит дольше, так как отсутствует механическое трение, которое может привести к износу. Благодаря усиленному аппаратному модулю лазера KASU наш резак достигает впечатляющего уровня точности. Этот уровень точности достигает +/- 0.1 мм, что является одним из лучших результатов лазерной резки.

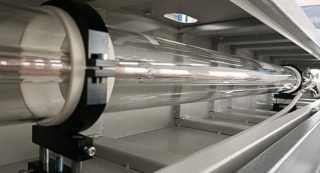

Герметичная стеклянная лазерная трубка Co2
Герметичная стеклянная трубка для лазера на углекислом газе является одним из расходных материалов для станка для лазерной резки на углекислом газе. Но окупаемость сделанных в Китае стеклянных трубок с углекислым газом очень высока. Одна лазерная трубка мощностью 2 Вт может работать более 2 лет при 2 часах работы в день. И вам нужно всего лишь заплатить сотни долларов США, чтобы заменить один.
Универсальное лазерное решение для вашего продукта
Запросить мгновенное предложение для вашей отрасли
Как KASU поддерживает ваш бизнес
Мы предоставляем услуги OEM/ODM для вашего конкретного оборудования. Быстрый ответ, точное исполнение, инновации и новаторство.
Напишите нам прямо сейчас! Компания KASU Laser производит интеллектуальные и автоматизированные решения для лазерной резки. Станки отличаются стабильной и надежной работой, идеально подходящей для... резка различных материалов.
Часто задаваемые вопросы о лазерном резаке KX1390-F1 с ПЗС-матрицей и столом для ножей.
Что такое "стол для ножей" на KX1390-F1, и какие гибридные рабочие процессы он открывает?
В состав станка с ножевым механизмом входит механическая осциллирующая режущая головка, а также лазерная головка CO2. Это позволяет станку обрабатывать материалы, с которыми лазер не справляется чисто: образцы поролоновых матрасов (лазер плавит поролон), толстая кожа (лазер оставляет следы обугливания), гофрированный картон (лазер оставляет коричневый край) и синтетические войлочные коврики (лазер опаливает натуральные волокна). Используя оба инструмента на одном станке, можно выполнить одну операцию с различными материалами — лазерную резку напечатанной искусственной кожи, а затем резку поролоновой основы — за один рабочий процесс.
Какие магазины, занимающиеся производством матрасов, мягкой мебели и упаковки, получат выгоду от использования гибридного лазерного станка KX1390-F1 с лезвием?
В настоящее время наиболее активно используют эту технологию следующие предприятия: производители образцов матрасов во Вьетнаме и Мексике (панели из пеноматериала + чехлы из ткани с принтом, оба элемента вырезаются на одном станке); мастерские по изготовлению образцов мягкой мебели в Италии и Германии; производители образцов коммерческих ковров в США и Великобритании; разработчики прототипов гофрированной упаковки по всей Азии; а также мастерские по изготовлению образцов обуви, которым необходимо вырезать как верх из кожи с принтом (лазер), так и промежуточные подошвы из пенополиуретана (лезвие). Комбинация лазера и лезвия устраняет необходимость перемещения между двумя специализированными станками.
Как происходит координация работы ножевой головки с ПЗС-камерой при обработке печатных подложек?
Сначала ПЗС-камера сканирует напечатанные метки совмещения, затем программное обеспечение управления KASU назначает операции резки либо лазеру, либо лезвию в зависимости от цвета слоя в файле проекта: красный = лазерная резка (контур из напечатанного полиуретана), зеленый = резка лезвием (периметр пенопластовой подложки) и т. д. Оба инструмента используют одну и ту же систему координат камеры, поэтому одно сканирование совмещения поддерживает оба прохода резки. Это исключает ошибки выравнивания, характерные для перемещения детали между двумя разными станками.
Какие материалы может обрабатывать лезвие ножа, которые не может обрабатывать лазер, и наоборот?
| Материал | Лучший инструмент | Почему |
|---|---|---|
| Акрил, ПММА | Лазер | Полированная герметичная кромка |
| Поролоновый матрас | Лезвие | Лазерное плавление |
| Набивная ткань | Лазер | Следование шаблону + герметичный край |
| Гофрированный картон | Лезвие | Лазерные лучи обжигают коричневый край |
| Толстая кожа (4 мм и более) | Лезвие | Лазер оставляет толстый слой нагара. |
| Искусственная кожа (с принтом) | Лазер | Узор + герметичный |
| Пенополиуретан EVA (тонкий) | Или | Оба варианта подходят; лезвие для толстых лезвий (10 мм и более) |
| Войлок (синтетический) | Лазер | Запечатанный край предотвращает расслоение. |
| Ковер из натуральных волокон | Лезвие | Лазерные обжиговые пластины |
Каков график технического обслуживания головки лезвия, и как срок службы лезвия влияет на общую стоимость владения?
Осциллирующее лезвие является изнашиваемым компонентом — интервалы его замены зависят от материала и нагрузки. Примерные циклы замены: 200 часов при производстве пенополиуретановых матрасов (мягкие, с низким износом); 80 часов при производстве плотной резины и гофрированного материала; 40 часов при производстве толстой кожи (с высоким трением). Стоимость сменных лезвий составляет примерно 20-50 долларов за штуку. За весь срок службы станка расходные материалы для лезвий увеличивают общие эксплуатационные расходы примерно на 3-5% — что легко компенсируется материалами, для производства которых используется лезвие (для которых в противном случае потребовался бы отдельный специализированный станок).
