KSDT-1812 Машина для цифровой резки плюшевых шаблонов горячего железа
Цифровой станок для резки плюшевых шаблонов KASU заменяет традиционный метод ручной резки горячим расплавом при резке плюшевых и композитных плюшевых материалов и особенно подходит для производства плюшевых игрушек большого размера в большом количестве (более 2,000 плюшевых игрушек с одинаковым дизайном).
- От 30,000 100,000 до 10 XNUMX деталей за XNUMX часов, экономия труда
- Корректирующий активный фидер обеспечивает полную автоматизацию
- Непрерывная автоматическая подача и резка
- Сверхнизкие требования к операторам
- 10+ лет практики делают совершенство
- 🚚 Срок выполнения заказа: 7–15 дней
- 🛡 Гарантия 12 месяцев
Высокая производительность
Горячая запаянная режущая кромка
Все виды коротких или длинных плюшевых тканей
Непрерывный рабочий режим
Посмотрите, как работает цифровой станок для резки плюша с термотрафаретом KSDT-1812 — видеоролик о процессе горячей резки.
Посмотрите, как станок для горячей резки с термошаблоном KSDT-1812 выполняет реальную операцию горячей резки на нашем заводе — фиксация шаблона, поведение нагреваемого лезвия и непрерывная подача, запечатленные на производственной скорости. В ролике показано, чего ожидать в первый день, прежде чем вы примете решение о приобретении станка этого класса.
Посмотрите, как работает цифровой станок для резки плюша с термотрафаретом KSDT-1812 — видеоролик о процессе горячей резки.
Традиционный метод ручной резки горячим расплавом очень популярен для резки плюшевых материалов из-за его многочисленных преимуществ, таких как режим резки горячим запечатыванием, низкая стоимость и высокая производительность.
Но работникам физического труда приходится терпеть несколько килограммов железных шаблонов и стоять целый день. И система вентиляции, как правило, плохая, и рабочие должны дышать ядовитым дымом и выдерживать рабочую температуру более 40 ℃ летом и минус 10 ℃ зимой без кондиционера. Поэтому руководителям фабрик становится все труднее нанимать рабочих. Как сбалансировать и решить эту дилемму?
KASU KSDT 1812 Цифровая машина для резки плюшевых шаблонов горячего железа специально разработана KASU Laser для решения проблем. Он сохраняет все преимущества этого процесса резки горячим утюгом, но прекрасно отвечает высоким требованиям, предъявляемым к ручному труду. Цифровой резак настолько прост в эксплуатации, что он может автоматически выполнять весь процесс подачи и резки, экономя рабочую силу, материалы и время.
Цифровой станок для резки плюша с термотрафаретом KSDT-1812 — технические характеристики, качество сборки и производство.
Вся необходимая для производства информация о станке для цифровой резки плюша с термотрафаретом KSDT-1812 собрана в одном месте — полный технический паспорт, входящие в комплект аксессуары, доступные дополнительные опции и сведения о производственном процессе на нашем заводе. Ключевые преимущества с первого взгляда: Высокая производительность, горячая сварка режущей кромки и все виды коротко- и длинноворсовых текстильных изделий.Переключайтесь между вкладками ниже, чтобы перейти к подробному описанию каждой из них.
- Спецификация
- Включает и опции
- Видео Отзывы
| Рабочая область | 1800MM * 1200MM | Система управления | КАСУ ПЛС |
| Тип выреза | Железный шаблон | Рабочая скорость | <2S на шаблон |
| Точность коррекции | ± 5 мм | Требования к источнику питания | AC220V±5% 50Hz/60Hz 1Phase |
| Головы лазера | Двойные головы | Статическая сила | 90 Вт |
| Размеры с деревянным пакетом | 2.48*1.56*1.45M 2.43*1.68*1.02M | Ограничение размера доски Hot Iron | ≤1200мм*1200мм |
| Вес брутто | 750 кг | Рабочая Температура | минус 10 ℃ ~ 45 ℃ |
| Система движения | Шаговый двигатель | Влажность при эксплуатации | 5-95% |
| Темп шаблона | 800 ℃ | Динамическая мощность | 2000 Вт |
Что входит в комплект цифрового станка для резки плюша KSDT-1812 с термотрафаретом?
- Однокамерная режущая головка из термопресса (с регулируемой температурой 200–400 °C)
- Линейные направляющие HIWIN-spec для станины 1800 × 1200 мм
- Промышленный источник питания постоянного тока
- Треугольная ферменная сварная стальная рама
- Аварийная остановка + сигнальная вышка
- Многоязычные предупреждающие этикетки CE (комплект для горячих поверхностей)
- Заводской набор инструментов + запасные наконечники для утюга (4)
- Вентилятор для циркуляции воздуха (чиллер не требуется)
- Программное обеспечение управления KASU (режимы листового и рулонного шитья)
- Импорт файлов: DXF / AI / PLT / SVG / HPGL напрямую
Совместимые обновления для цифрового станка для резки плюша с термотрафаретом KSDT-1812
- Обновление до варианта с выравниванием изображения (KSDT-1812-SY2)
- Переход на 4-головочный пакетный станок (K1810-S4-H)
- Податчик рулонного рулона
- Удлинённый набор наконечников для утюга
- Пакет расширенной гарантии
Каталог стандартных принадлежностей Полная справочная информация: комплектующие, входящие в состав каждого аппарата KASU, информация о сроке службы и замене. Просмотреть каталог → Все дополнительные опции Поворотные оси, ПЗС-матрицы, автофокусные головки, многоголовочные конфигурации, термопресс, 5-осевые системы — совместимость и капитальные затраты. Изучите обновления → Штаб-квартира KASU в Шанхае и завод в Сучжоу Более 100 моделей, 9 серий, ISO 9001 / CE / FDA, более 5,000 клиентов в более чем 80 странах. Посмотреть нашу фабрику →
Внутри цифрового станка для резки плюша с термотрафаретом KSDT-1812 — основные инженерные особенности технологии горячей резки
Приведенные ниже блоки демонстрируют инженерные решения, лежащие в основе цифрового станка для горячей резки KSDT-1812 с термотрафаретом — каждый блок иллюстрирует один конкретный компонент системы терморегулирования, механизм транспортировки или производственное преимущество, определяющее производительность горячей резки. Разделение по темам ниже: Высокоточная корректирующая система активной подачи, интеллектуальное устройство фиксации шаблона горячим утюгом и интегрированная конструкция, специально разработанная для плюшевой промышленности..

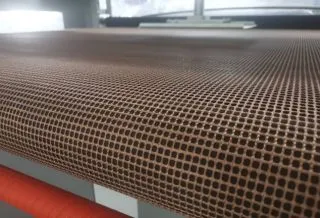

Высокоточная корректирующая активная система кормления
Важная причина, по которой цифровая машина для резки плюшевых шаблонов горячего железа KASU широко используется в индустрии плюшевых игрушек, заключается в том, что она оснащена высокоточной корректирующей активной системой подачи, разработанной специально для этой отрасли.
В отличие от общей активной системы кормления, управляемой моторами и датчиками, система, разработанная KASU, представляет собой две роботизированные руки, которые могут имитировать ручное тяговое действие операторов. Независимо от того, насколько неаккуратно закручен край ткани, он может быстро вытянуть ткань в правильное положение в течение 1 секунды, гарантируя тем самым, что весь резак может непрерывно подавать и непрерывно резать ткани без каких-либо отходов.

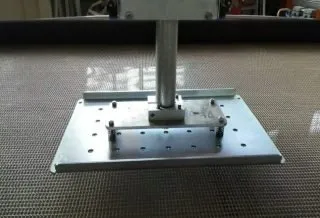

Умное устройство для фиксации шаблона Hot Iron
Устройство фиксации шаблона из горячего железа этой режущей машины претерпело несколько этапов усовершенствования конструкции и, наконец, сформировало текущую версию этой продуманной конструкции.
Головка изготовлена из высокопрочной оцинкованной листовой стали, которую можно поднимать и опускать. Четыре медных рукава с несколькими сильными магнитами крепятся к горячему утюжному шаблону, а затем гладильный шаблон крепится к железной пластине сильными магнитами и перемещается вверх и вниз вместе с головкой.
Посередине, если вы хотите починить гладильный шаблон, шаблон можно снять с небольшим усилием. После ремонта его можно снова вставить в головку, чтобы продолжать резать без ошибок. Вам не нужно настраивать какие-либо параметры, чтобы отремонтированный шаблон оставался в исходном положении.
Интегрированный дизайн специально для плюшевой промышленности
Цифровая машина для резки плюша Hot Iron Template от KASU основана на системе управления PLC, не требует компьютера и специально разработана для производства плюша.
Он поддерживает железные шаблоны размером до 1200 * 1200 мм для различных форм и дизайнов плюшевых игрушек. Он включает в себя устройство автоматического регулирования напряжения, так что рабочий может легко регулировать температуру гладильных шаблонов в соответствии с плюшевыми тканями разной толщины и размерами гладильных шаблонов.
Система сигнализации предназначена для реагирования на внезапную ситуацию короткого замыкания, которая возникает во время фактической операции резки.

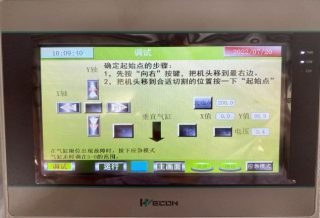

Вся машина спроектирована так, чтобы быть очень простой в использовании. Необходимо измерить всего несколько параметров железных шаблонов и ввести их в панель управления, после чего резак может начать работать. Как правило, непрофессиональным работникам нужно учиться всего полдня, чтобы иметь возможность выполнять квалифицированные операции.
Универсальное лазерное решение для вашего продукта
Запросить мгновенное предложение для вашей отрасли
Как KASU поддерживает ваш бизнес
KASU — китайская высокотехнологичная компания, в которой работает профессиональная команда инженеров. Наши непрерывные инновации позволяют нам всегда заботиться о реальных потребностях наших клиентов, о реальных проблемах, с которыми вы сталкиваетесь на производстве, и находить способы разработки решений по автоматизации, которые повышают вашу производительность, снижают трудозатраты и упрощают управление людьми. .
Часто задаваемые вопросы о трафаретном резаке KSDT-1812 для горячего утюга
Что такое «шаблонный» резак для горячего железа, и чем KSDT-1812 отличается от варианта SY2 Vision?
Модель KSDT-1812 — это утюг начального уровня в этой серии. Он режет по предварительно загруженному цифровому файлу-шаблону (DXF / AI / PLT) без видеокамеры, которая используется в варианте SY2 для выравнивания по напечатанному шаблону. Лучше всего подходит для мастерских, занимающихся резкой непечатанных плюшевых тканей, нетканых материалов или войлока, где форма реза всегда одинакова и не требуется выравнивание по каждому изделию отдельно. Цена ниже, чем у SY2, поскольку отсутствует камера и осветительное оборудование.
Какие процессы производства плюшевых игрушек и цифровых шаблонов подходят для KSDT-1812?
Наиболее распространенные примеры использования: китайские фабрики по производству плюшевых игрушек в Янчжоу и Иу, выпускающие стандартные формы плюшевых мишек из рулонов плюша; индийские и бангладешские производители мягких игрушек, поставляющие продукцию европейским сетям дисконтных магазинов; вьетнамские производители подушек, занимающиеся раскройкой войлочной подкладки; и мексиканские мастерские по изготовлению школьной формы, вырезающие войлочные детали для костюмов. Общий признак: большие ежедневные партии одинаковых форм, без индивидуальной печати.
Какие цифровые форматы файлов поддерживает программное обеспечение KSDT-1812?
- DXF — из AutoCAD, Fusion 360, Rhino и т. д.
- ИИ / EPS — Adobe Illustrator
- PLT — устаревший формат плоттера
- SVG — векторная графика
- HPGL — язык команд плоттера
Импорт осуществляется напрямую (без этапа преобразования). Сопоставление цветов слоев в форматах DXF/AI соответствует различной глубине резки/настройкам температуры — это полезно, когда один файл содержит как линии резки, так и линии биговки.
Каков типичный рабочий процесс загрузки листов по сравнению с непрерывной подачей рулонов на KSDT-1812?
Два режима работы:
- Режим листаОператор размещает предварительно нарезанные листы плюша (обычно не более 1.8 × 1.2 м) на рабочей поверхности → ...
- Режим рулона: 1.8-метровый рулон плюшевой ткани непрерывно подается с разматывающей катушки → индексация → резка → индексация → резка → приемная катушка собирает отрезанный лист. Цикл: ~90 секунд на каждый индексированный участок. Режим рулонной подачи увеличивает производительность на 15-20% при длительных производственных циклах.
Каковы показатели шума и тепловыделения KSDT-1812 в заводских условиях?
Сам раскаленный утюг не дымит (нет выделения газов в результате лазерного испарения) — воздух в цехе намного чище, чем при использовании CO2-лазера для резки того же мягкого материала. Шум: ~58-62 дБ на расстоянии 1 м (движение портала + вентилятор охлаждения). Нагрев: температура наконечника раскаленного утюга составляет 200-400 °C — локальный ИК-нагрев на линии резки, но без нагрева окружающей среды. Операторы используют термоперчатки только при работе с материалом вблизи наконечника — средства индивидуальной защиты органов дыхания не требуются (в отличие от лазерной резки мягкого материала).
