信頼性の高いロールツーロールレーザーカッターを定義するものは何か
連続的なフレキシブル素材加工用のロールツーロールレーザーカッターをお探しですか？構成を決定する前に、それが自社の生産ラインに適合するかどうかを確認する必要がありますか？
ロールツーロールレーザーカッターは、入力リールから直接材料を処理し、集束レーザービームで定義された形状または輪郭を切断し、巻き戻されたロール、シートスタック、または抽出された部品として完成品を出力する自動ウェブ供給切断システムです。レーザー光源はCO₂、 UV（またはガルバノ）は、材料の種類、厚さ、およびエッジ品質の要件に基づいて選択されます。物理的な金型は使用しないため、パターンの変更に工具の停止時間は不要です。
販売代理店は、ラベル加工、工業用テープスリット加工、フレキシブルパッケージングラインなど、幅広い用途でロールツーロールレーザーカッターを導入しています。OEMメーカーは、寸法精度とトレーサビリティが不可欠な電子機器、自動車、医療機器の製造プログラムにこれらの製品を組み込んでいます。KASUのロールツーロールレーザーカッターは、CE、FDA、ISO 9001認証を取得しており、中国で製造されています。ウェブ幅は350mmから1000mm以上まで設定可能で、標準仕様またはカスタムOEM仕様でご利用いただけます。材料仕様と出力目標をご提出いただければ、最適な構成のご提案をいたします。
その他の適用および安全に関する参考資料： 探る コンベア式レーザーカッター (NAIST) と 自動送りレーザー切断機 関連する生産ワークフローについては、機器の計画と安全な操作については、以下を参照してください。 OSHAのレーザー危険性に関するガイダンス FDAのレーザー製品に関する要件.
どのレーザー光源がロールツーロールレーザーカッターの分類ワークフローに適しているか
レーザー光源の種類によって、材料適合性とエッジ品質が決まります。CO₂レーザーは、非金属フレキシブル基板の幅広い範囲に対応します。UVレーザーは、感熱フィルムの熱影響部を0.05mm以下に抑えます。ガルバノスキャンにより、大量生産プログラム向けに最大80m/分の高速スキャンを実現します。

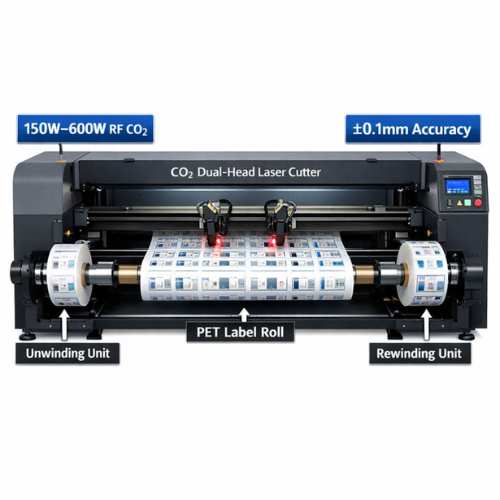

ラベル、フィルム、粘着テープ用のCO₂ロールツーロールレーザーカッター
RF励起 CO2 150W～600Wの出力を持つこの装置は、機械的な接触なしに、PET、PP、BOPP、合成ラベル、両面テープ、3M VHB、および10.6μmの反射フィルムを加工します。
- レーザー：CO₂ RF、150W / 300W / 600W
- ウェブ幅：350mm～1000mm（カスタム対応）
- 精度：±0.1mm
- ユーザー：ラベル加工業者、テープOEM、パッケージングインテグレーター
FPC、医療用フィルム、精密部品用のUVロールツーロールレーザーカッター
355nm低温アブレーションにより HAZ 0.05mm未満。ポリイミド、LCP、MPI、PET医療用フィルム、および熱変形が許容されないフレキシブル回路に適しています。
- レーザー：UV固体レーザー、3W～20W
- 熱影響部：<0.05mm | 最小切断幅：0.02mm
- ユーザー：FPCメーカー、医療機器OEM、電子機器インテグレーター

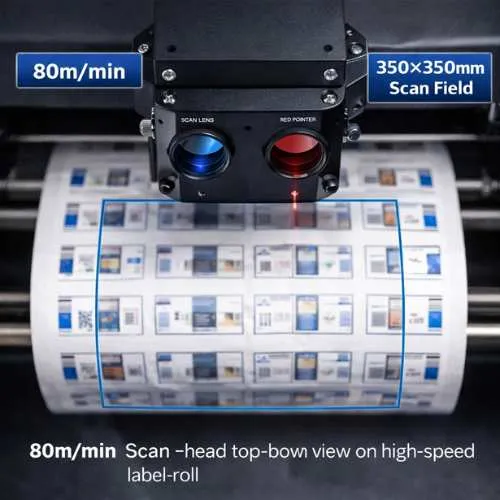

ガルバノロールツーロールレーザーカッターによる高速連続加工
ガルバノメーターによるスキャンは、ガントリーを動かさずに毎分80mの速度を実現します。バーコードまたはQRコードリーダーにより、パターン間のウェブ停止を一切伴わずに、その場でジョブ切り替えが可能です。
- 速度：最大80m/分 | スキャン範囲：350×350mm
- 切り替え：バーコード/QRコード、ゼロウェブストップ
- ユーザー：大量ラベル加工業者、RFIDメーカー、デジタル加工業者
ロールツーロールレーザーカッターの分類構成について、購入者が知っておくべき事項
ヘッド数は、固定ウェブ幅におけるスループット乗数を設定します。過剰または不足したビルドを避けるため、ヘッド数を指定する前に、パターンネストとサイクルタイムを確認してください。
サンプル作成および小ロット注文向けのシングルヘッド式ロールツーロールレーザーカッター
単一レール上にレーザーヘッド1基を搭載。工具交換不要のデジタルファイルベースのジョブ切り替え。販売代理店向けデモ在庫や小ロット生産プログラム向けのエントリーレベル構成。
- ヘッド数：1 | ウェブ幅：230mm～450mm
- 段取り替え：ファイルベース、工具不要
- ユーザー：ラベル販売業者、印刷加工業者、サンプル作成部門
平行パターン切断用デュアルヘッドロールツーロールレーザーカッター
独立したレールに取り付けられた2つのヘッドが、同一または異なるパターンを同時にカットします。最適化されたネスティングによりパターン間隔は0mmとなり、同じウェブパスでの生産量が2倍になります。
- ヘッド：2（独立レール）｜出力：2×ベースライン
- パターン間隔：0mm
- ユーザー：OEMラベルメーカー、テープ加工業者、自動車用フィルムメーカー
大量生産OEMライン向けマルチヘッドロールツーロールレーザーカッター
OEMシフト出力目標、ウェブ幅、パターン繰り返しごとに3つ以上のヘッドを構成。上流の印刷装置またはラミネート装置、下流のスリット加工モジュールまたはシート加工モジュールと統合可能。
- ヘッド：3+（仕様ごと）｜製造：仕様確定後15日間
- 統合：上流工程：印刷／ラミネート、下流工程：スリット／シート
- ユーザー：大量生産を行うOEMコンバーター、フレキシブルパッケージングライン、電子テープメーカー
ロールツーロールレーザーカッターは、ウェブ幅と材料フォーマットによって分類されます。
ウェブ幅は、入力リールの幅と下流の出力フォーマットと一致している必要があります。設置時の機械的な不適合を防ぐため、ヘッド数とレーザー光源を指定する前にウェブ幅を指定してください。
ラベルおよびRFID用狭幅ウェブロールツーロールレーザーカッター（≤350mm）
230mm～350mmのウェブ幅で、ラベル、ステッカー、RFIDインレイ、メンブレンスイッチなどの印刷に対応します。コンパクトな設置面積で、既存の仕上げラインのレイアウト変更なしで設置可能です。
- ウェブ幅：230mm～350mm
- 材料：紙ラベル、PETステッカー、RFIDインレイ、メンブレンスイッチ
- ユーザー：ラベル変換業者、RFIDメーカー、印刷後加工業者

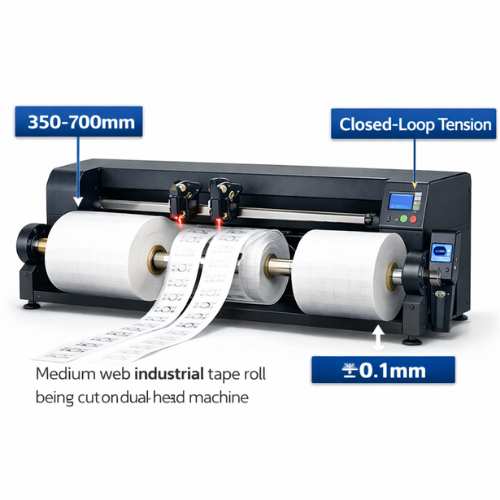

中型ウェブロールツーロールレーザーカッター（350～700mm）工業用テープおよび医療用フィルム用
350mm～700mm幅は、3M VHB、ポリイミド、PTFE、熱伝導性接着剤、医療診断用フィルム、バッテリーセパレーターフィルムなどに対応します。閉ループ式張力制御により、剛性の異なるウェブを安定させます。
- ウェブ幅：350mm～700mm
- 材料：工業用テープ、医療用フィルム、バッテリーセパレーター
- ユーザー：テープOEM、医療機器メーカー、バッテリーインテグレーター
自動車およびフレキシブルパッケージング向けワイドウェブロールツーロールレーザーカッター（700mm以上）
XYガントリー駆動により、700mm～1000mm以上のウェブ幅で高い精度を維持します。自動車用断熱材、ジオテキスタイル切断、軟包装材の穿孔、研磨シート加工などに対応します。
- ウェブ幅：700mm～1000mm以上（1000mm以上は特注対応）
- 駆動方式：サーボモーター付きXYガントリー
- ユーザー：自動車部品ティア1サプライヤー、包装材OEM、研磨材加工業者
ロールツーロールレーザーカッターの分類別バリエーションを簡単に紹介
出力フォーマットによって、下流機器との接続が決まります。設置後のモジュール追加を避けるため、機械仕様を決定する前に出力フォーマットを定義してください。

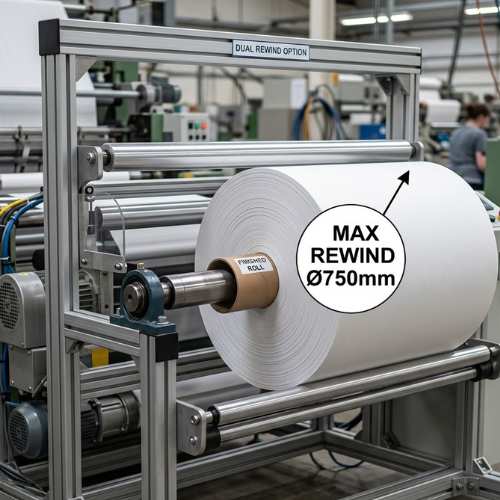

連続ウェブ加工用巻き取り出力付きロールツーロールレーザーカッター
閉ループ式張力制御を備えたシングルまたはデュアル巻き取り機。最大巻き取り径は750mm。デュアル巻き取り機は、1回のウェブパスで2本の完成レーンを巻き取るため、取り扱い工程を削減できます。
- 巻き戻し：最大直径750mm、シングルまたはデュアル
- 廃棄物：統合マトリックス除去
- ユーザー：テープ加工業者、ラベル製造業者、フィルムスリット加工業者
下流工程の包装および組立用のロールシートレーザーカッター
シート加工モジュールは、ウェブ状の素材をプログラム可能な長さの平らなシート状に加工します。自動スタッカーは、加工済みのシートを直接梱包ステーションまたは組立ステーションに搬送します。
- 出力：プログラム可能なシート長さ
- コレクション：自動スタッカー、高さ調節可能
- ユーザー：包装加工業者、電子機器サプライヤー、医療材料販売業者

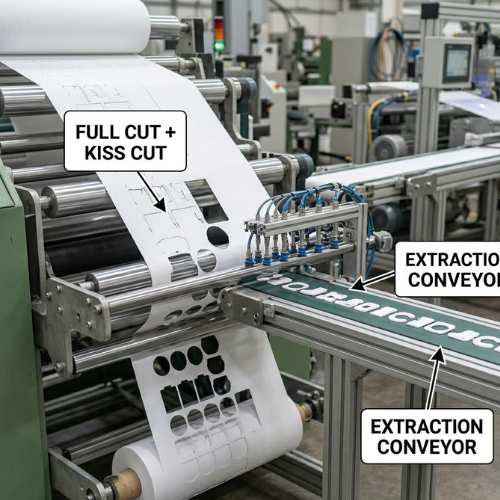

ステッカーや部品の仕上げ加工用、ロール式レーザーカッター（排出機能付き）
抽出機構により、完成品が廃棄物マトリックスから分離され、コンベア上に排出されます。フルカットとキスカットは同一工程で行われるため、手作業による剥離や個別の型抜き工程が不要になります。
- カットモード：フルカット＋キスカット、シングルパス
- 抽出：コンベア式、統合型
- ユーザー：ステッカー加工業者、ガスケット製造業者、電子機器ラベルOEM
KASUのロールツーロールレーザーカッター向けソリューション
ラベル、工業用テープ、医療用フィルム、FPC、自動車用絶縁材の加工プログラムには、それぞれ規定のウェブ幅、レーザー光源、出力フォーマットに対応したロールツーロールレーザーカッターが必要です。KASUは、販売代理店、OEMメーカー、システムインテグレーター向けに、これらのシステムを中国で製造しています。構成範囲は、CO₂、UV、ガルバノ光源に対応し、ウェブ幅は230mmから1000mm以上まで、巻き取り、シート、部品の排出出力が可能です。すべてのユニットには、CE、FDA、ISO 9001認証とトレーサビリティのある製造記録が付属しています。
K1814-SY ロールツーロール ダブルヘッドレーザー切断機
- 作業領域： 1800×1400 mm
- レーザータイプ： ガラスCO₂レーザー管
- レーザーパワー： 80/100/130/150W（オプション）
- レーザーヘッド: ダブルヘッド
- その２：シャフトスピード（回転数）： <1000mm/秒
- 位置決め精度： ±0.1 mm
- サポートされるフォーマット： AI / BMP / PLT / DXF / DST
K1814-S2 ダブルヘッド自動送りレーザー切断機
- 作業領域： 1800×1400 mm
- レーザータイプ： ガラスCO₂レーザー管
- レーザーパワー： 80/100/130/150W（オプション）
- レーザーヘッド: ダブルヘッド
- その２：シャフトスピード（回転数）： <1000mm/秒
- 位置決め精度： ±0.1 mm
- サポートされるフォーマット： AI / BMP / PLT / DXF / DST
ロールツーロールレーザーカッターに関する当社のフルライフサイクルサービス
KASUのサポートは、ロールツーロールレーザーカッタープログラムにおける構成のマッチング、ライン統合に関するガイダンス、および生産引き渡しを網羅しています。販売代理店、OEM工場、システムインテグレーターはそれぞれ、体系化されたドキュメントとアプリケーションエンジニアへの直接アクセスを受けることができます。
製造および構成能力
CO₂、UV、ガルバノ光源を備え、230mm～1000mm以上のウェブ幅に対応。フラットベッド、コンベア、カスタムプラットフォーム上で、シングルヘッドからマルチヘッドまでレイアウト可能。OEM向け製造では、構造設計の変更、ブランドパネルの設置、モジュールシーケンスの変更などに対応し、仕様確定後15日以内に完了。真空ゾーン、張力制御プロファイル、モジュール位置はシリアル番号ごとに記録され、リピート注文にも対応。
リスク軽減と配送の信頼性
材料サンプル試験により、最終仕様決定前にレーザー光源の適合性を確認します。OEMの設置スケジュールに合わせた固定構成記録と梱包基準が、すべてのユニットに同梱されます。標準仕様は7日間で納品されます。設置ドキュメント、パラメータリファレンス、ビデオと画面共有によるリモート試運転サポートが含まれているため、複数拠点への展開における現場エンジニアの作業時間を短縮できます。
協力モデルとパートナーサポート
販売代理店は、カタログ掲載の一貫性を保つための見積テンプレートと構成シートを受け取ります。OEMメーカーは、生産ライン拡張のための反復製造記録と変更管理文書を受け取ります。システムインテグレーターは、ロールツーロールレーザーカッターをより大規模な自動化プログラムに組み込むための電気キャビネット仕様とモジュール接続リファレンスを受け取ります。
ロールツーロールレーザーカッターの実稼働状況 ― お客様による検証済み動画
KASUのロールツーロールレーザーカッターの顧客には、北米、ヨーロッパ、東南アジアに拠点を置くラベル加工業者、工業用テープOEM、システムインテグレーターなどが含まれます。以下のコメントは、B2B加工プログラムに共通する優先事項、すなわち構成の正確性、試運転の予測可能性、そしてリピート注文におけるパートナーとの円滑なコミュニケーションを反映しています。
ロールツーロールレーザーカッターの調達チームから寄せられるよくある質問
ロールツーロールレーザーカッターに適したレーザー光源はどのように選べばよいですか？
まず、材料の種類と熱感度から始めましょう。150W～600WのCO₂ RFは、ラベル、テープ、包装フィルムなど、ほとんどの非金属フレキシブル基板に対応します。ポリイミド、LCP、医療用フィルムなど、熱影響部を0.05mm以下に抑える必要がある場合は、355nmのUV照射が必要です。ガルバノスキャンは、40m/分を超える大量生産プログラムに適しています。材料サンプルと目標スループット値をご提出いただければ、最適な供給元をご提案いたします。
KASUのロールツーロールレーザーカッターは、どのくらいのウェブ幅に対応していますか？
標準構成では、ウェブ幅は230mmから1000mmまで対応しています。1000mmを超えるウェブ幅については、構造補強を施したカスタム仕様で対応可能です。機械仕様を最終決定する前に、ウェブ幅の選択が入力リール幅および下流の出力フォーマットと合致していることを確認してください。
1台のロールツーロールレーザーカッターで、1回のパスで複数の切断モードに対応できますか？
はい。フルカット、キスカット、ミシン目加工、マイクロミシン目加工、筋入れ、彫刻といった加工を、機械的な切り替えなしに1回の処理でプログラムできます。カットモードのシーケンスはジョブファイルで定義され、ウェブ全体にわたって連続的に実行されます。
標準仕様およびOEM仕様のロールツーロールレーザーカッターの注文におけるリードタイムはどのくらいですか？
標準構成品は7日以内に出荷されます。構造設計の変更、カスタムモジュールシーケンス、またはブランドパネルを必要とするOEM製品は、仕様確定後15日以内に完成します。構成記録と梱包書類はすべての出荷品に同梱されます。
KASUは、ロールツーロールレーザーカッターをより大規模な自動化ラインに組み込むシステムインテグレーターをどのようにサポートしていますか？
統合サポートには、電気キャビネットの仕様、モジュール接続に関する資料、インターフェース調整ドキュメント、パラメータ引き継ぎパッケージなどが含まれます。アプリケーションエンジニアは、統合プロセス全体を通して、技術的な質問に直接対応します。
KASUのロールツーロールレーザーカッターはどのような認証を取得していますか？
KASUのロールツーロールレーザーカッター全機種は、CE、FDA、およびISO 9001の認証を取得しています。製造記録はシリアル番号ごとに追跡可能です。認証書類は各ユニットに同梱されており、販売代理店のコンプライアンス審査やOEMライン認定のために事前に入手可能です。
比較検討に値するロールツーロールレーザーカッターのモデル
シート状の非金属切断については、CO₂レーザー切断機およびカメラビジョン搭載デジタルレーザー切断機をご覧ください。布地やPUレザーのロール加工については、K1814-SYデュアルヘッド自動給紙レーザーカッターを比較してください。フィルムや箔の専用加工については、メンブレン、箔、フィルム用レーザーカッターのページをご覧ください。材料リストをご提出いただければ、最適なご提案をいたします。
ロールツーロールレーザーカッターの技術サポート
KASUのブログには、重要な技術情報が多数掲載されています。材料サンプルと目標処理量を提出していただければ、推奨パラメータを文書化してご提示いたします。
お問い合わせ
材料の種類、ウェブ幅、目標スループット、出力フォーマットをお知らせください。OEMおよび統合プロジェクトの場合は、図面パックまたはラインインターフェースドキュメントを添付してください。1営業日以内にご返信いたします。
