KA5-080602 3D-5-Achsen-Laserschneidemaschine
Die 5D-080602-Achsen-Laserschneidmaschine KA3-5 ist eine von KASU für die 3D-Laserschneidbearbeitung entwickelte Laserschneidmaschine. Selbstentwickelter N×360°-3D-Bearbeitungskopf mit unendlicher Drehung, schnelles und effizientes Arbeiten mit selbstentwickeltem System.
- Mit manueller Lehr- und Offline-Programmierfunktion
- Optimieren Sie den Schnittpfad und verbessern Sie die Schnittleistung
- Behalten Sie einen stabilen Fokus und eine normale Schnittrichtung bei
- Schneiden Sie komplexe, mehrflächige und gebogene Produkte
- 🚚 7–15 Tage Lieferzeit
- 🛡 12 Monate Garantie
Sehen Sie die KA5-080602 3D 5-Achs-Laserschneidmaschine in Aktion – 3D-Bewegungsdemo-Video
Sehen Sie, wie die KA5-080602 3D-5-Achs-Laserschneidmaschine einen realen 3D-Schneidauftrag in unserer Produktionshalle ausführt – Mehrachsenbewegung, Oberflächenverfolgung und dynamischer Fokus in Produktionsgeschwindigkeit. Der Clip zeigt Ihnen, was Sie am ersten Tag erwartet, bevor Sie sich für eine Maschine dieser Klasse entscheiden.
Sehen Sie die KA5-080602 3D 5-Achs-Laserschneidmaschine in Aktion – 3D-Bewegungsdemo-Video
Die 5D-080602-Achsen-Laserschneidemaschine KASU KA3-5 ist eine Laserbearbeitungsanlage, die in der Lage ist, komplexe gekrümmte dreidimensionale Teile zu schneiden. Sie eignet sich hauptsächlich für Automobile, Baumaschinen, Formen, Fitnessgeräte, Blechbearbeitung und andere Bereiche der Bearbeitung von großformatigen, komplexen Strukturteilen, um den dreidimensional gekrümmten Teilen der Hochgeschwindigkeits- und Hochpräzisionsbearbeitung von High-End-Laserbearbeitungsgeräten gerecht zu werden.
KA5-080602 3D-5-Achs-Laserschneidmaschine – 3D-Bewegungsspezifikationen, optische Einrichtung & Fertigung
Alle 3D-Bewegungs-, Optik- und Prozessdimensionen der KA5-080602 3D 5-Achs-Laserschneidmaschine auf einen Blick – vollständiges technisches Datenblatt, mitgeliefertes Zubehör, verfügbare optionale Upgrades und unser Fertigungsprozess. Die wichtigsten Stärken im Überblick: Intelligentes System, Schneiden komplexer, mehrflächiger und gekrümmter Produkte sowie modularer Aufbau der ArbeitsteileWechseln Sie unten zwischen den Registerkarten, um detailliertere Informationen zu erhalten.
- Datenblatt
- Inklusive Optionen
| XYZ-Strich | Ungefähr 750 mm * 600 mm * 200 mm | Software | KASU |
| Laser-Art | Glas CO2 Laser Tube | Maximale Luftgeschwindigkeit | 0.5M / S |
| Laserleistung | 80 W/100 W/130 W (RF-Laser als Standard) | Strombedarf | 380V / 50Hz |
| Köpfe des Lasers | Einzelner Kopf | Abmessungen | 1650mm * 1650mm * 2250mm |
| Übertragungssystem | Servomotor + Linearmodul + Drehtisch | Wiederholen Sie die Positionierung | ± 0.05 MM |
| Bruttogewicht | Über 1T | Arbeitsumfeld | Temperatur 5–40 °C: Luftfeuchtigkeit: 5 %–80 %, nicht kondensierend |
| Kühlmethoden für Laserröhren | Wasserkühlen | Geräteleistung | Ungefähr 6.5 kW (basierend auf einer 80-W-Laserröhre) |
Lieferumfang der KA5-080602 3D 5-Achs-Laserschneidmaschine
- CO2-Laserröhre aus Glas – 100 W / 130 W (konfigurierbar)
- 5-Achs-Schneidkopf (X, Y, Z + 2 Drehachsen)
- HIWIN-spezifische Präzisionsschienen für einen Arbeitsbereich von 800 × 600 × 200 mm
- Amerikanisches II–VI 25mm Fokussierobjektiv (5-Achsen-abgestimmt)
- Drei Molybdän-Reflektoren
- S&A CW-5200 Industriekühler
- Hailey Membranluftpumpe
- 1.5 kW Zentrifugal-Rauchabzugsanlage + Kanalsystem
- Industrielles Gleichstrom-Hochspannungsnetzteil
- Dreiecksfachwerk-Stahlrahmen + 5-Achs-Portal
- KASU-Paket mit 5-Achsen-CAM (keine zusätzlichen Lizenzkosten)
- Unterstützung für den Import von STEP-, IGES- und STL-Dateien
- Not-Aus + Turmleuchte
- Mehrsprachige CE-Laserwarnetiketten
- Werkzeugsatz für die Werkstatt
Kompatible Upgrades für die KA5-080602 3D 5-Achs-Laserschneidmaschine
- Erweiterter Rotationsbereich
- Größerer Arbeitsbereich (kundenspezifische Fabrikfertigung)
- Variante der Faserlaserquelle (bitte wenden Sie sich an den Vertrieb)
- Garantieverlängerungspaket
Innenansicht der KA5-080602 3D 5-Achs-Laserschneidmaschine – Highlights der 3D-Bewegungstechnik
Die folgenden Abschnitte führen Sie in die KA5-080602 3D 5-Achs-Laserschneidmaschine ein – jeder Abschnitt veranschaulicht eine spezifische Achse, ein optisches System oder eine Prozesskomponente, die deren 3D-Bewegungsbereich und Oberflächenverfolgung definiert. Thema für Thema im Folgenden: Eigenes Softwaresystem, N*360° drehbarer Laserkopf und Konfiguration der Arbeitsteile.

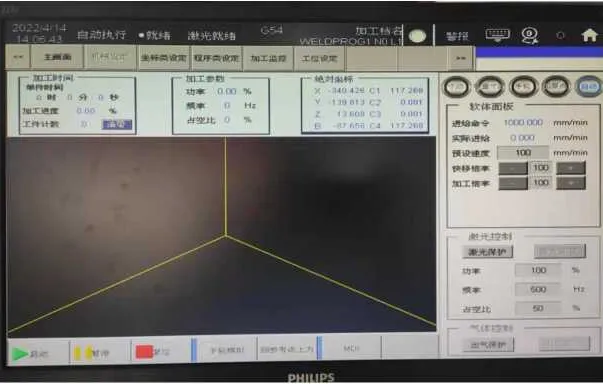

Eigenes Softwaresystem
KASU verfügt über ein selbst entwickeltes Softwaresystem für einen besseren Maschinenbetrieb. Die 3D-5-Achsen-Laserschneidmaschine ist mit einer speziellen 5-Achsen-Steuerung und optionaler Offline-Programmiersoftware ausgestattet.
N*360° drehbarer Laserkopf
Der N*360° rotierende Laserkopf wurde entwickelt, um die Kollision des dreidimensionalen Schneidkopfes zu vermeiden und zu verhindern, dass Staub in die Auswirkungen von Schneidfehlern gelangt. Er soll die Verarbeitungseffizienz verbessern.
Konfiguration der Arbeitsteile
Der Arbeitsteil ist modular aufgebaut, Benutzer können je nach Anwendung den passenden Arbeitstisch auswählen. Derzeit gibt es drei Hauptkonfigurationen: Festes Arbeitsteil/Einzelstations-Rotationsarbeitsteil/Doppelstations-Rotationsarbeitsteil.
Laserlösung aus einer Hand für Ihr Produkt
Fordern Sie ein sofortiges Angebot für Ihre Branche an
Wie KASU Ihr Unternehmen unterstützt
KASU Laser ist ein High-Tech-Unternehmen, das sich auf die Produktion und den Vertrieb von Lasergeräten spezialisiert hat und Laser, Präzisionsmaschinen, numerische Steuerung und Anwendungssoftware integriert. Das Unternehmen wurde vor 14 Jahren gegründet und verfügt über ein professionelles After-Sales-Team und Ingenieure. Das ist Ihre beste Wahl!
Jetzt Nachricht senden und sofortiges Angebot erhalten.
Häufig gestellte Fragen zur KA5-080602 3D 5-Achs-Laserschneidmaschine
Was ist 3D-5-Achs-Laserschneiden und welche Arbeitslasten ermöglicht die KA5-080602?
3D-5-Achs-Laserschneiden bedeutet, dass sich der Schneidkopf auf fünf unabhängigen Achsen (X, Y, Z plus zwei Rotationsachsen) bewegt. Dadurch kann der Laser in jedem Winkel gebogene, konturierte oder kuppelförmige Werkstücke schneiden. Die KA5-080602 eignet sich für Automobilteile (Innenverkleidungen, Armaturenbrettöffnungen), vorgeformte Kunststoffgehäuse, konturierte Verbundteile und das Zuschneiden von 3D-gedruckten Prototypen. Ein herkömmlicher Flachbettlaser schneidet nur Bleche; der 5-Achs-Laser schneidet Oberflächen jeder beliebigen Form.
Welche Zulieferer der Automobil- und Luftfahrtindustrie verwenden 3D-5-Achs-Laserschneidanlagen?
Die wichtigsten Käufer im Jahr 2025 sind: Deutsche Tier-2-Automobilzulieferer (Ausschnitte für Innenausstattungen), italienische Hersteller von Verbundwerkstoffteilen für Sportwagen, US-amerikanische Prototypenhersteller für die Luft- und Raumfahrt (Zuschnitt von Kohlefaserformen), mexikanische Gerätehersteller (Zuschnitt von Kunststoffgehäusen) und türkische Businnenausstatter. Die KA5-080602 von KASU liegt im Preissegment von 40 bis 80 US-Dollar – und ist damit für mittelständische Zulieferer erschwinglich, ohne die über 200 US-Dollar teuren europäischen 5-Achs-Plattformen zahlen zu müssen.
Welche Materialien und Materialstärken kann die KA5-080602 verarbeiten?
| Material | Typische Dicke | Beste Anwendung |
|---|---|---|
| PP-/ABS-Kunststoff | bis zu 5 mm | Autoverkleidungen, Gehäuse |
| Kohlefaserverbund | bis zu 3 mm | Luft- und Raumfahrtprototypen |
| Holz / MDF (gebogen) | bis zu 6 mm | Möbelprototypen |
| vorgeformtes Acryl | bis zu 8 mm | POS-/Beschilderungs-3D-Formen |
| Vinyl / Leder (3D-Form) | bis zu 3 mm | Autositzbezüge, Taschen |
Worin unterscheidet sich die KA5-080602 von der KC-600 3D-Autofokus-Fräse?
Die KC-600 verwendet einen 3D-Autofokuskopf (nur Z-Achsen-Variante) für unebene, ebene Werkstücke. Die KA5-080602 bietet zusätzlich zwei Rotationsachsen (5 Achsen) für echtes 3D-Schneiden an gekrümmten/kuppelförmigen Formen. Wählen Sie die KC-600 für leicht verzogene oder gestufte Flachmaterialien; wählen Sie die KA5-080602 für Werkstücke mit echten 3D-Konturen (Automobil-Innenausstattung, Helme, Formgehäuse).
Welche CAD/CAM-Software unterstützt die 5-Achsen-Programmierung des KA5-080602?
Die Steuerungssoftware KA5-080602 importiert STEP-, IGES- und STL-CAD-Dateien (gängige 3D-Formate von SolidWorks, Fusion 360, CATIA und Inventor). Die Werkzeugweggenerierung erfolgt über das mitgelieferte 5-Achs-CAM-System von KASU (ohne zusätzliche Lizenzkosten). Dateien können auch in Mastercam, SolidCAM oder Fusion 360 CAM erstellt werden – die Maschine liest standardmäßigen ISO-G-Code mit 5-Achs-Erweiterungen.
