K1814-SY آلة القطع بالليزر ذات الرأس المزدوج
يمكن لآلة القطع بالليزر مزدوجة الرأس KASU K1814-SY مع حزام ناقل قطع الأقمشة العادية وجلد PU تلقائيًا.
يمكن لرأسي آلة القطع بالليزر KASU K1814-SY قطع الأشكال المختلفة للأنماط في الأقمشة العادية بسرعة عالية جدًا.
- ضعف سرعة آلة القطع بالليزر أحادية الرأس
- تصميم هيكل الحركة الذكية يلبي احتياجات الصناعات المتعددة
- دقة قص عالية وتغذية المواد
- استثمار آلة منخفض للغاية
طراز: K1814-SY
- 💰 9,000 دولار - 9,600 دولار
- 🚚 فترة تجهيز من 7 إلى 15 يومًا
- 🛡 ضمان لمدة 12 شهرًا
دعم خطة تخطيط متعدد
حافة القطع المختومة على الساخن
أي نوع من المنسوجات
وضع العمل المستمر
شاهد ماكينة القطع بالليزر ذات الرأسين K1814-SY أثناء العمل - فيديو من أرضية الإنتاج
شاهد ماكينة القطع بالليزر K1814-SY ذات الرأسين بتقنية اللفائف وهي تُجري عملية قطع حقيقية في مصنعنا - حيث تم تسجيل محاذاة التغذية ومسار الشعاع والإنتاج المستمر بسرعة الإنتاج. يُظهر المقطع ما يمكن توقعه في اليوم الأول قبل اقتناء ماكينة من هذه الفئة.
شاهد ماكينة القطع بالليزر ذات الرأسين K1814-SY أثناء العمل - فيديو من أرضية الإنتاج
بالمقارنة مع آلة القطع بالليزر مزدوجة الرأس مع سكة التوجيه المفرد K1814-S2 ، يتم تثبيت الرؤوس المزدوجة لـ K1814-SY من KASU في قضبان توجيه منفصلة مزدوجة. وهو يدعم القطع المتزامن لكل من التخطيطات أحادية النمط وتخطيطات النمط المدمجة.
ماكينة قطع الليزر ذات الرأسين K1814-SY بتقنية اللفائف - ورقة المواصفات الكاملة، الملحقات والتصنيع
كل ما تحتاجه لتقييم ماكينة القطع بالليزر K1814-SY ذات الرأسين بتقنية اللفائف في مكان واحد - ورقة البيانات الفنية الكاملة، والملحقات المرفقة، والترقيات الاختيارية المتاحة، وعملية التصنيع في مصنعنا. أهم الميزات باختصار: يدعم تصميمات متعددة، وحافة قطع ملحومة بالحرارة، وأي نوع من المنسوجاتقم بتبديل علامات التبويب أدناه للتعمق في كل منها.
- ورقة البيانات
- يشمل وخيارات
- فيديو الشهادات
| منطقة عمل | 1800MM * 1400MM | تطبيقات الكمبيوتر | KASU |
| نوع الليزر | أنبوب ليزر ثاني أكسيد الكربون الزجاجي | سرعة العمل | <1000 مم / ثانية |
| طاقة الليزر | 80 / 100 / 130 / 150W | متطلبات امدادات الطاقة | AC220V±5% 50Hz/60Hz 1Phase |
| رؤوس الليزر | رؤساء مزدوج | تنسيق معتمد | AI \ BMP \ PLT \ DXF \ DST |
| الأبعاد مع عبوة خشبية | 2.28*2.5*1.32M 1.68*0.46*0.73M | دقة تحديد المواقع | ± 0.1 مم |
| الوزن الإجمالي | 1050كغم | درجة حرارة التشغيل | ناقص 10 ℃ ~ 45 ℃ |
| نظام الحركة | خطوة ذات المحركات | الرطوبة التشغيل | 5-95٪ |
| مبرد | 5200 مبرد مياه صناعي | مجموع الطاقة | <1.5KW (باستثناء العادم) |
محتويات ماكينة القطع بالليزر ذات الرأس المزدوج K1814-SY بتقنية اللفائف
- 2 أنابيب ليزر ثاني أكسيد الكربون الزجاجية - 80 واط / 100 واط / 130 واط (قابلة للتكوين)
- أربعة رؤوس قطع مستقلة على جسر مشترك
- نظام تغذية من لفة إلى لفة + بكرات فك/سحب
- كاميرا الرؤية (اللاحقة SY - محاذاة النمط المطبوع)
- قضبان خطية بمواصفات HIWIN لسرير مقاس 1800 × 1400 مم
- 2 عدسات تركيز أمريكية من النوع الثاني إلى السادس مقاس 25 مم
- مجموعتان عاكستان بثلاث مرايا
- مبرد صناعي S&A CW-5200 (سعة 2 أنابيب)
- مضخة هواء غشائية من نوع هايلي (خطين)
- نظام طرد مركزي لسحب الدخان بقدرة 1.5 كيلوواط + مجموعة أنابيب
- مصدر طاقة صناعي عالي الجهد للتيار المستمر
- إطار فولاذي مثلث الشكل + دعامة دوارة
- زر إيقاف الطوارئ + ضوء البرج
- ملصقات تحذير ليزرية متعددة اللغات حاصلة على شهادة المطابقة الأوروبية (CE)
- مجموعة أدوات المصنع
ترقيات متوافقة مع ماكينة القطع بالليزر ذات الرأس المزدوج K1814-SY من نوع Roll to Roll
- محور دوار (توافق محدود - وضع الورقة فقط)
- قطر اللفة الممتد (600 مم فأكثر)
- التركيز التلقائي على المحور Z (لكل رأس)
- حزمة الضمان الممتد
- قم بالترقية إلى تكوين 4 رؤوس (انظر متغيرات K1814-S2)
كتالوج الملحقات القياسية مرجع كامل: المكونات المرفقة مع كل آلة KASU، ومعلومات العمر الافتراضي والاستبدال. عرض الكتالوج → جميع الترقيات الاختيارية المحاور الدوارة، رؤية CCD، رؤوس التركيز التلقائي، تكوينات متعددة الرؤوس، الحديد الساخن، 5 محاور - التوافق والنفقات الرأسمالية. استكشف الترقيات → المقر الرئيسي لـ KASU Shanghai ومصنع سوتشو أكثر من 100 طراز، 9 سلاسل، حاصلة على شهادات ISO 9001 / CE / FDA، وأكثر من 5,000 عميل في أكثر من 80 دولة. شاهد مصنعنا →
نظرة داخلية على ماكينة القطع بالليزر ذات الرأسين K1814-SY بتقنية اللفائف - أبرز الميزات الهندسية والقدرات
تُعرّفك الأقسام التالية على ماكينة القطع بالليزر ذات الرأسين K1814-SY بتقنية اللفائف، حيث يُوضح كل قسم خيارًا هندسيًا أو مكونًا أو ميزةً من ميزات سير العمل التي تُحدد أداء هذه الماكينة في الإنتاج. الموضوع مُفصّل أدناه: رأس مزدوج مع سكة توجيه مزدوجة، وضع تشغيل غير متزامن، طاولة ناقل تغذية تلقائية، وتصميم هيكل مثلث أكثر استقرارًا.
رأس مزدوج مع وضع العمل غير المتزامن للسكك الحديدية المزدوجة
بعد استيراد التخطيط المتداخل للأنماط في برنامج التحكم بالليزر الذكي الخاص بنا ، يمكن لرأس الليزر الانتقال تلقائيًا إلى مواضع محددة مع قطع أشكال مختلفة من الأنماط في نفس الوقت. تساعد مساحة قطع الأنماط 0 مم في توفير المزيد من المواد مقارنة بوحدة رأس الليزر المعدلة يدويًا.

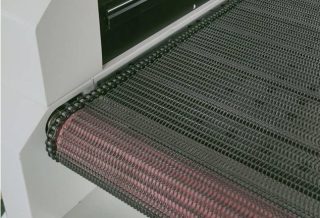

طاولة نقل التغذية الأوتوماتيكية
تم تجهيز K1814-SY بحزام ناقل بسلسلة ، والذي يمكنه تغذية مادة اللفة تلقائيًا بعد عملية القطع بالليزر. إن التغذية التلقائية للأقمشة بأخطاء التغذية الصغيرة تعني متطلبات منخفضة للغاية للمشغلين. يحتاج المشغل فقط إلى الاهتمام بوظيفة التقاط النمط المقطوع.
تصميم هيكل مثلث أكثر استقرارًا
تصميم هيكل آلة المثلث يعني المزيد من التكلفة بالنسبة لنا ، ولكن المزيد من الفوائد بالنسبة لك. مساحة أكبر لجمع النفايات ، وتأثير أفضل لاستنفاد الدخان ، ومزيد من الثبات لحركة حزام سلسلة النقل.
اطلب اقتباسًا فوريًا لمجال عملك
كيف تدعم جامعة الملك عبد العزيز أعمالك
دعم وخدمات موثوقة لدعم أعمالك.
اطلب عرض سعر الآن. نحن نوفر حلول ذكية لمعدات الليزر لعملاء في جميع أنحاء العالم. شركة كاسو ليزر هي شركة صينية معتمدة لتصنيع آلات القطع بالليزر. تتميز بقدرة إنتاجية عالية، وفترات تسليم قصيرة، وسرعة في التوصيل.
الأسئلة الشائعة حول قاطع الليزر ذي الرأسين K1814-SY بتقنية اللفائف
ما هو القطع من لفة إلى لفة، وما هي أحجام الإنتاج التي يتيحها جهاز K1814-SY؟
تعني تقنية اللفائف أن القماش (أو جلد البولي يوريثان) يُغذى من بكرة فك اللفائف من جهة، ويمر أسفل رؤوس القطع، ثم يُلف مرة أخرى على بكرة التجميع من الجهة الأخرى - بشكل متواصل، دون أي تدخل من المشغل بين الدورات. تعالج آلة K1814-SY لفائف بعرض 1.8 متر بشكل مستمر (طول اللفائف محدود فقط بإعدادات فك اللفائف)، مما يتيح تشغيل الإنتاج على مدار الساعة. يبلغ معدل إنتاج مصنعي الملابس الأصليين عادةً من 800 إلى 1,200 قطعة لكل وردية عمل مدتها 8 ساعات على أنماط القطع البسيطة، ويتضاعف هذا الرقم عند استخدام رأس القطع الثاني.
ما هي عمليات إنتاج المنسوجات التي تستفيد أكثر من نظام K1814-SY من لفة إلى لفة؟
أفضل التطبيقات: شركات تحويل الأقمشة المطبوعة بتقنية التسامي الحراري في فيتنام وبنغلاديش وتركيا؛ ومصنّعو الملابس الجاهزة للخياطة والقص في بنغلاديش وإندونيسيا؛ ومصنّعو المنتجات الترويجية المصنوعة من اللباد المطبوع في الولايات المتحدة والاتحاد الأوروبي؛ ومتاجر تنجيد السيارات بالجلد الصناعي في المكسيك ورومانيا وكوريا. مؤشر تشغيلي شائع: استهلاك اللفائف يتجاوز 200 متر لكل وردية عمل - عند هذا الحجم، فإن توفير تكاليف العمالة في تحميل الأوراق المفردة يدويًا يُعوّض تكلفة جهاز K1814-SY في غضون 4-8 أشهر.
ما مدى دقة القطع على لفة متحركة؟ هل يؤثر شد اللفة على التفاوت المسموح به؟
يقوم جهاز K1814-SY بفهرسة اللفة على شكل أقسام منفصلة بطول 1.4 متر - تتوقف اللفة مؤقتًا أثناء قيام الرافعة بالقطع، ثم تتقدم بدقة 1.4 متر، وتتوقف مرة أخرى، ثم تقطع. وبالتالي، تتم عملية القطع على قسم ثابت، مع الحفاظ على دقة ±0.2 مم. يحافظ محرك التحكم في الشد من KASU على جانب فك اللفة على استواء القماش بدقة تصل إلى 0.5 مم على امتداد عرض 1.8 متر أثناء مرحلة القطع. تُضاهي دقة القطع من البداية إلى النهاية دقة القطع على سطح مستوٍ ثابت - فلا تؤثر سرعة الناقل على الدقة.
هل يمكن لجهاز K1814-SY التعامل مع الأقمشة المطبوعة والمطرزة التي تحتاج إلى تسجيل النمط؟
لا تتضمن ماكينة K1814-SY الأساسية كاميرا رؤية. ولتسجيل الأنماط المطبوعة (حيث يجب أن يتبع مسار القطع الخطوط الخارجية المطبوعة)، توفر KASU كاميرا CCD اختيارية مثبتة في الأعلى، تقوم بمسح علامات التسجيل على كل قسم مُفهرس وتعديل مسار القطع في الوقت الفعلي. أما في عمليات قص الأقمشة الخام (قص قطع حسب المقاس من قماش عادي أو جلد PU صلب)، فلا حاجة للكاميرا.
ما هي المساحة الإجمالية للتركيب، وما هو تصميم أرضية المصنع الموصى به لـ K1814-SY؟
| العناصر | الأبعاد / المتطلبات |
|---|---|
| بصمة الآلة | حوالي 3.5 × 2.4 متر |
| مساحة بكرة فك اللف (جانب الإدخال) | خلوص 1.0 متر |
| مساحة بكرة التجميع (جانب الإخراج) | خلوص 1.0 متر |
| تصريح من جانب المشغل | 1.2 م |
| الخلوص الخلفي / خدمة | 0.6 م |
| إجمالي عدد الخلايا الموصى بها | 5.5 × 4.5 م |
| ارتفاع السقف | 2.5 متر كحد أدنى |
