فخ 0.05 مم: لماذا تُكلّف الدقة "القياسية" عقودك مع الشركات المصنعة للمعدات الأصلية؟
خلال 15 عامًا قضيتها في المصنع، رأيت عددًا لا يحصى من مصنعي المعدات الأصلية يخسرون عقودًا عالية الربحية في مجال الطيران أو الأجهزة الطبية، ليس لأن آلاتهم لم تكن قادرة على القطع، بل لأنهم لم يكونوا قادرين على القطع. سير العمل هذا باستمراريُعدّ انحراف 0.1 مم في دعامة واحدة أمرًا مزعجًا، بينما يُشكّل انحراف 0.1 مم في دفعة تضم 5,000 قطعة كارثة مالية تستدعي إعادة المنتج بالكامل إلى المورّد. بالنسبة للموزعين، يُؤدي بيع آلة بمواصفات "ورقية فقط" إلى سلسلة لا تنتهي من مطالبات الضمان. في كاسو، لا نبيع الليزر فحسب، بل نبيع أيضًا الصلابة الميكانيكية اللازمة للحفاظ على دقة تصل إلى مستوى الميكرون تحت ضغط العمل الصناعي المتواصل على مدار الساعة.
ما مدى دقة قاطع الليزر؟
درجة صناعية قطع ألياف الليزر يحقق عادة دقة تحديد المواقع ±0.03 مم (0.0012 بوصة) و قابلية التكرار ±0.02 مم (0.0008 بوصة)بينما تتذبذب الآلات "الاقتصادية" للمبتدئين بمقدار 0.1 مم أو أكثر بسبب اهتزاز الإطار، تستخدم الأنظمة الاحترافية براغي كروية مصقولة بدقة و مشفرات مؤازرة عالية الدقة للحفاظ على دقة ضمن حدود أقل من ملليمتر. الدقة النهائية متغير "متغير" يتأثر بالتحكم في الحركة، واستقرار البصريات، وخصائص المادة. معامل التمدد الحراري.
تحديد الموقع مقابل التكرار: التحليل الجنائي
إذا كنت تعمل في مجال تكامل الأنظمة، فأنت تعلم أن "الدقة" مصطلح تسويقي، بينما "التكرارية" حقيقة هندسية.
- دقة تحديد الموقع: يقيس هذا قدرة الآلة على الوصول إلى إحداثية محددة. إذا أمرت رأس KASU بالتحرك مسافة 500.00 مم، وهبط عند 500.03 مم، فهذا هو خطأ تحديد الموضع. ويعتمد هذا بشكل أساسي على... جودة دليل الحركة.
- التكرارية (الدقة): هذه هي قدرة الجهاز على العودة إلى نفس النقطة التي يبلغ قطرها 500.03 ملم في كل مرة.

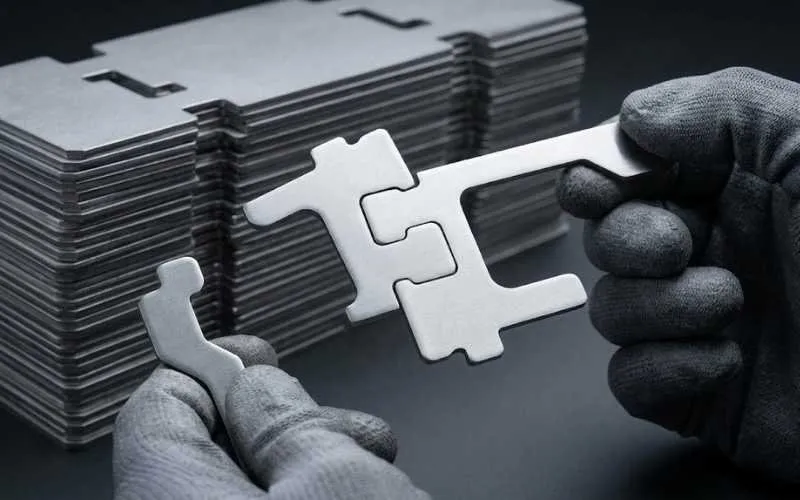

كثيراً ما أخبرت شركائنا بما يلي: يمكنني إصلاح جهاز خاطئ بشكل غير دقيق (عن طريق التعويض البرمجي)، لكن لا يمكنني إصلاح جهاز صحيح بشكل غير متسق. إن إمكانية التكرار هي ما يسمح لمصنع المعدات الأصلية بضمان أن الجزء رقم 5,000 سيتناسب مع قالب التجميع تمامًا مثل الجزء رقم 1.

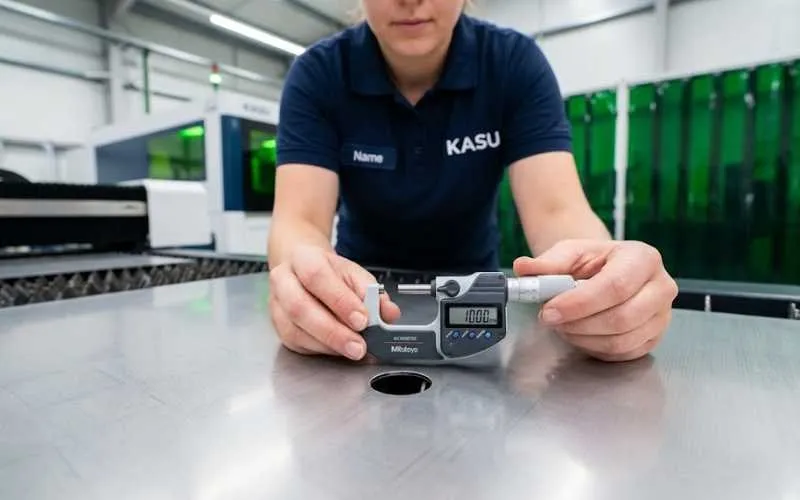

مصفوفة دقة الصناعة KASU (متوافقة مع معيار ISO 230-2)
البيانات التالية مستمدة من معايير الاختبار ISO 230-2 لتحقيق دقة عالية في أدوات الآلات.
| مجموعة المواد | سماكة | دقة تحديد المواقع | التكرار | الحد الأدنى لعرض الشق (الألياف) |
|---|---|---|---|---|
| الإلكترونيات الدقيقة (SS) | 0.5mm - 2mm | ± شنومك مم | ± شنومك مم | سماكة 0.08 ملم |
| السيارات الصناعية (CS) | 3mm - 10mm | ± شنومك مم | ± شنومك مم | سماكة 0.15 ملم |
| ألواح ثقيلة (فولاذ كربوني) | 12mm - 25mm | ± شنومك مم | ± شنومك مم | سماكة 0.35 ملم |
| ألمنيوم الفضاء | 1mm - 6mm | ± شنومك مم | ± شنومك مم | سماكة 0.12 ملم |
منطق القطع: الدقة تتجاوز الرافعة
تتمثل إحدى الثغرات الرئيسية في هذا المجال في عرض الشق. لا تقتصر الدقة على حركة المحورين X/Y للبوابة فحسب؛ بل تتعلق بتفاعل الشعاع مع المادة.

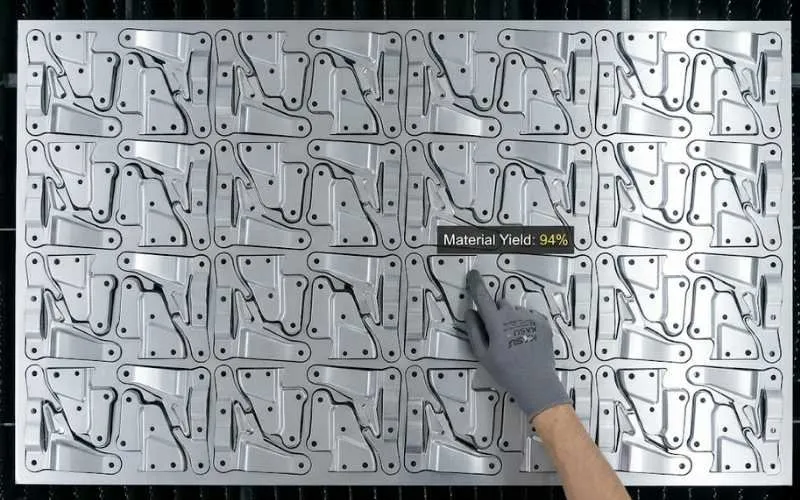

إذا كان لديك برمجيات التعشيش لا يأخذ هذا في الحسبان عرض القطع البالغ 0.15 مم، لذا سيكون الجزء النهائي أصغر من الحجم المطلوب بمقدار 0.15 مم. في كاسو، ندمج تقنيات متطورة. خوارزميات تعويض القطع مباشرةً في وحدة التحكم. بالنسبة لشركة تصنيع المعدات الأصلية التي تقوم بتقطيع 50,000 قطعة شهريًا، يسمح هذا المستوى من الدقة بتداخل أكثر إحكامًا، مما يقلل من الهدر بنسبة تصل إلى 5% ويخفض بشكل كبير من... التكلفة الإجمالية للملكية (TCO).
لماذا تتراجع الدقة: قائمة مراجعة المهندس
من واقع خبرتي، هناك ثلاثة عوامل "غير مرئية" تؤدي إلى تدهور الدقة بمرور الوقت:
- الانجراف الحراري: أثناء تشغيل الليزر، يتمدد هيكل الجهاز. يستخدم KASU أسرة تخفف الإجهاد الحراري لضمان عدم "انحناء" الإطار أثناء فترات العمل الطويلة.

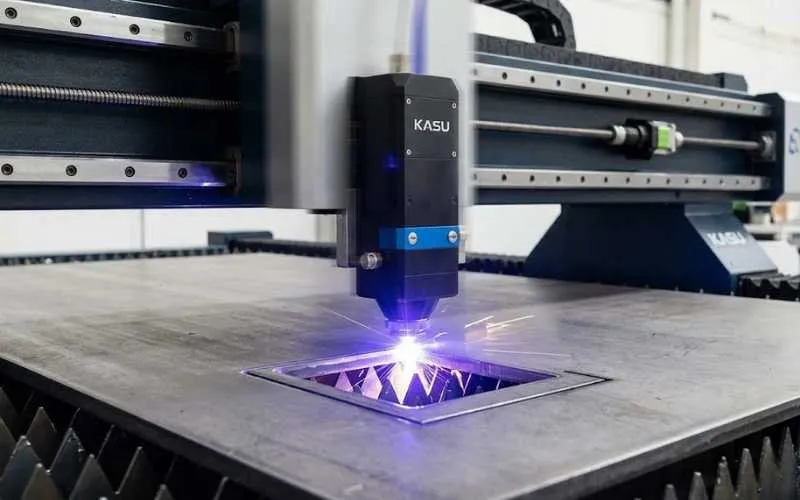

- خطأ في المتابعة الديناميكية: الدقة سهلة عند سرعة 5 مم/ثانية. ولكن ماذا عن سرعة 120 م/دقيقة؟ يتسبب قصور رأس القطع في حدوث "تجاوز" عند الزوايا. لهذا السبب نستخدم وحدات تحكم ناقل البيانات عالية السرعة FSCUT للتنبؤ بالزخم والتعويض عنه.
- نقاء الغاز المساعد: يؤدي الأكسجين أو النيتروجين منخفض النقاء إلى تدفق مضطرب في الفوهة، مما يتسبب في "رفرفة" الشعاع وتوسيع الشق إلى ما يتجاوز التسامح.
الاستفادة من أرباح الموزعين: الدقة كسلاح للمبيعات
عندما أتحدث إلى موزعينا العالميين، أؤكد لهم أنهم لا يبيعون "قاطعًا" - إنهم يبيعون عمليات ثانوية مخفضة.
- إزالة النتوءات: تنتج أشعة الليزر الليفية عالية الدقة حوافًا خالية من الشوائب، مما يوفر للعميل من 2 إلى 5 دولارات لكل قطعة في التشطيب اليدوي.
- الامتثال العالمي: بيع آلة تلبي ISO 9001 متطلبات القياس تفتح الأبواب أمام موردي السيارات من المستوى الأول.
- نسب الصيانة المنخفضة: تتميز المكونات المصممة بدقة (مثل مخفضات التروس الكوكبية) بانخفاض رد الفعل العكسي، مما يعني عددًا أقل من مكالمات الخدمة وهوامش ربح أعلى للوكلاء.
الاتساق هو المقياس الأمثل
في عالم التصنيع بين الشركات، تُعدّ الدقة أساس الثقة. سواء كنتَ مُصنِّعًا للمعدات الأصلية تُدمج الليزر في خلية إنتاج مؤتمتة، أو مُوزِّعًا تُؤسِّس علامة تجارية إقليمية، فإنّ "معيار كاسو" يضمن أن تُترجم دقة قياساتك بالمليمتر إلى أرباح صافية. نحن لا نعتمد على التخمين؛ بل نقيس ونُعاير ونُسلِّم.
اطلب تدقيقًا دقيقًا
هل يؤثر معدل الخردة الحالي على أرباحك؟ لا ترضَ بالدقة التقريبية. تواصل مع فريق الهندسة في KASU للحصول على... تقرير التسامح المعتمد باستخدام موادك وملفات التصميم بمساعدة الحاسوب (CAD) الخاصة بك. دعنا نثبت دقة عملنا في ورشة عملك.
